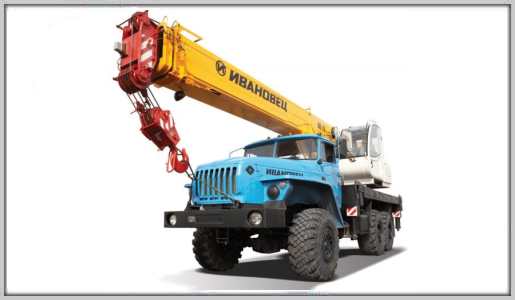

Автомобильный кран КС-35714-10, г/п 16 т, на шасси УРАЛ-5557 (6х6)
Автокран Ивановец КС-35714-10 грузоподъемностью 16 тонн смонтирован на внедорожном шасси УРАЛ-5557 (6х6).
КРАНОВАЯ УСТАНОВКА опорная и поворотная рамы крана, телескопическая стрела спроектированы при помощи CAD-систем и рассчитаны с использованием метода конечных элементов. Конструкции максимально облегчены и обладают оптимальными жесткостными характеристиками. Сварные соединения выполняются автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.
ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА – 3-Х СЕКЦИОННАЯ ДЛИНОЙ 23,0 М самая длинная в своем классе. Изготовлена из высокопрочной стали. Секции стрелы из гнутого профиля состоят из двух полукоробов, сваренных по нейтральной линии напряжений. Первая выдвижная секция телескопируется гидроцилиндром, а вторая выдвигается синхронно с ней канатными полиспастами (выдвижения и втягивания).
Для увеличения подстрелового пространства по отдельному заказу поставляется удлинитель стрелы «гусек» длиной 9,0 м**, имеющий возможность наклона на 30⁰.
ОПОРНЫЙ КОНТУР 5,6х4,942 м обеспечивает высокую устойчивость крана и самый большой в своем классе рабочий вылет до 21,0 м при работе с телескопической стрелой и до 30,0 м при использовании гуська.
ПРИВОД МЕХАНИЗМОВ КРАНА гидравлический от аксиально-поршневого насоса, приводимого в действие двигателем шасси. Гидропривод в сочетании с системой управления с помощью гидравлических джойстиков обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон скоростей, получение низких посадочных скоростей и совмещение нескольких крановых операций.
Автокран Ивановец КС-35714-10 смонтирован на шасси ШАССИ УРАЛ-5557 (6Х6) высокой проходимости. Шасси предназначено для эксплуатации по всем видам дорог и местности. Усиленные передние мосты и рулевое управление, широкопрофильные шины переменного давления с применением централизованной системы регулирования давления воздуха в шинах обеспечивают надежную работу шасси в самых тяжелых и труднодоступных местах. Дизельный двигатель с турбонаддувом ЯМЗ-236НЕ2 мощностью 230 л.с. выдаёт высокий крутящий момент в широком диапазоне оборотов, что обеспечивает автокрану высокую тяговую проходимость и топливную экономичность.
КАБИНА КРАНОВЩИКА ПОВЫШЕННОЙ ОБЗОРНОСТИ С ИЗМЕНЯЕМЫМ УГЛОМ НАКЛОНА за счет использования панорамного стекла и двух стеклоочистителей. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Повышенная комфортность кабины обеспечивается наличием сиденья крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником. Сиденье имеет также продольную и вертикальную регулировки. Кабина снабжена эффективной системой вентиляции и отопления. В качестве дополнительной опции кабина может быть оснащена механизмом изменения угла ее положения.
МИКРОПРОЦЕССОРНЫЙ ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ С ЦИФРОВОЙ ИНДИКАЦИЕЙ ИНФОРМАЦИИ ОНК-160 позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.
* указана длина стрелы с «гуськом»
** дополнительное
оборудование
