Автокран Клинцы КС-2574

Автомобильный кран КС-2574 г/п 9 тонн на базе ЗИЛ-4331

Автокран Клинцы КС-2574 грузоподъемностью 9 тонн предназначен для проведения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Кран смонтирован на двухосном шасси автомобиля ЗИЛ 4331 , которое может оснащаться либо дизельным, либо карбюраторным двигателем. Кран мобилен, имеет небольшие габариты, прост и надежен в эксплуатации,

Привод крановых механизмов - гидравлический, раздельный от аксиально-поршневого гидронасоса, который приводится в действие от двигателя базового автомобиля через коробку отбора мощности. Автокран КС-2574 оборудован откидными гидроопорами. Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами и выносными гидроопорами в широком диапазоне регулирования рабочих скоростей.

Двухсекционная телескопическая стрела длиной от 9 до 15 м обеспечивает компактность и маневренность крана при переездах, обширную зону работы и большую высоту подъема груза. Для увеличения подстрелового пространства и высоты подъема груза основная стрела крана может быть оборудована гуськом длиной 7,5 м, который легко устанавливается на оголовке стрелы без применения специальных приспособлений. В транспортном положении гусек поворачивается и крепится с боку на стреле.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста и возможностью работы в режиме координантной защиты крана.

Ограничитель имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Технические характеристики

Максимальный грузовой момент, т.м 26,4
Грузоподъемность максимальная, т./вылет, м 9/3,0
Длина стрелы, м 9-15
Длина гуська, м 7,5
Максимальная высота подъема крюка, м.
         - с основной стрелой 15м .
         - с основной стрелой 15 м и гуськом 7,5 м

15,4
22,6
Максимальная глубина опускания крюка
стрелой 9 м, м

7
Скорость подъема-опускания груза, м./мин.
         - максимальная на гуське
         - номинальная

54
13,5
Скорость посадки груза, м/мин 0,4
Скорость выдвиж.-втягив. секций стрелы, м/мин 13,9
Частота вращения поворотной части, об./мин до 3,5
Скорость передвижения крана своим ходом, км/ч до 80

Масса крана в транспортном положении, т
         - кран с основной стрелой
         - кран с основной стрелой и гуськом


11,6
 12,0
Размер опорного контура:
         - вдоль х поперек оси шасси, м

3,6х4,5
Колесная формула базовой машины 4х2
Двигатель базовой машины
         - дизельный ЗИЛ-645 мощностью л.с
         - карбюраторный ЗИЛ-508 мощностью л.с

185
150
Габариты крана в транспортном положении, м.
         - длина-ширина-высота

10,7 х 2,5 х 3,25
Температура эксплуатации, °С от -40 до +40

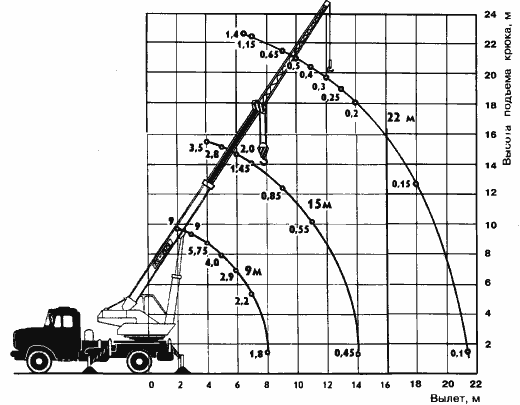

Грузовысотные характеристики

Указанные величины грузоподъемности не превышают 71% от опрокидывающего груза.
