Автокран КС-35719-5

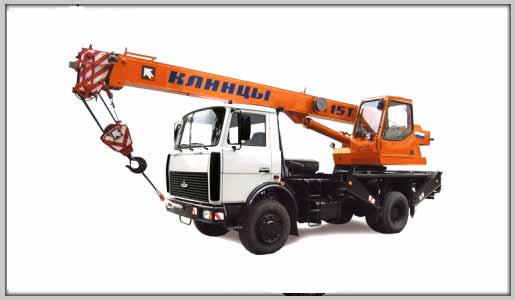

Автокран Клинцы КС-35719-5 грузоподъемностью 15 т смонтирован на двухосном шасси автомобиля МАЗ-5337 А2 и предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Благодаря малым транспортным габаритам, отличной маневренности и легкости в управлении, кран в первую очередь предназначен для использования в естественных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках. Аналогичные краны в Европе носят названия «кранов-такси»: выполняют небольшие грузоподъемные вспомогательные работы в течение нескольких часов и отправляются на следующую площадку для очередного подъема груза.

Привод исполнительных механизмов

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирование всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких крановых операций.

Стрела и система телескопирования

Двухсекционная телескопическая стрела длиной 8-14 м обеспечивает крану компактность и маневренность при переездах, обширную рабочую зону и большую высоту перемещения груза при работе.

Дополнительная комплектация расширяет спектр возможностей

Для увеличения зоны обслуживания и размеров подстрелового пространства автокран КС-35719-5 может комплектоваться решетчатым гуськом длиной 7,5 м. В транспортном положении гусек повернут и закреплен сбоку на стреле. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Надежность автокрана

Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасность автокрана

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине крановщика. Прибор в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенный блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Удобное рабочее место крановщика

Автокран Клинцы КС-35719-5 оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов. Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Максимальный грузовой момент, т.м. ....................... 48
Грузоподъемность максимальная, т./вылет, м. ......... 15/3,2
Длина стрелы, м. .................................................... 8-14
Длина гуська, м. .................................................... 7
Максимальная высота подъема крюка, м.
         - с основной стрелой 14 м ............................. 14
         - с основной стрелой 14 м и гуськом .............. 21
Максимальная глубина опускания крюка
стрелой 8 м на вылете 5,7 м. .................................. 3
Скорость подъема-опускания груза, м./мин.
         - номинальная(с грузом до 15 т) .................... 10
         - максимальная(с грузом до 6 т) .................... 20
         - максимальная на гуське.............................. 60
Скорость посадки груза, м/мин. 0,3
Частота вращения поворотной части, об./мин. ......... до 2,0
Скорость передвижения крана своим ходом, км/ч. .. до 90
Масса крана в транспортном положении, т.
         - кран с основной стрелой ............................. 15,4
         - кран с основной стрелой и гуськом .............. 15,75
Размер опорного контура вдоль х поперек
оси шасси, м. .......................................................... 4,15 х 5,0
Колесная формула базовой машины ........................ 4х2
Двигатель базовой машины ....... дизельный модели ЯМЗ-236М2
         -мощность, л/с .............................................. 180
Габариты крана в транспортном положении, м.
         - длина - ширина - высота ............................. 10,0 х 2,5 х 3,7
Температура эксплуатации, °С ............................... от -40 до +40
