Автокран КС-54713

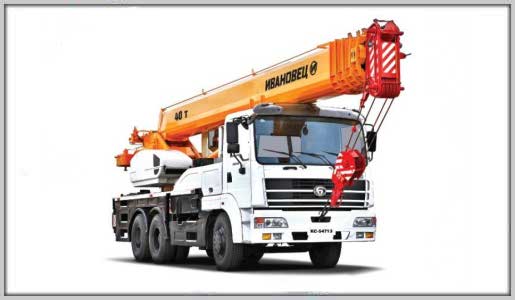

Автомобильный кран КС-54713 на базе шасси БАЗ-80311 (6х4)

ШАССИ И ДВИГАТЕЛЬ

Автокран КС-54713 Ивановец установлен на специальном крановом шасси БАЗ-80311 (6х4) с интегрированной опорно-ходовой рамой. Шасси нового поколения Брянского автомобильного завода БАЗ-80311 обладает большим запасом прочности, повышенной проходимостью (средний и задний мосты оснащены межосевыми и межколесными блокируемыми дифференциалами) и высокой маневренностью. Применение в конструкции шасси специальной опорно-ходовой рамы позволило существенно снизить высоту центра масс крана, что улучшает его устойчивость на дороге по сравнению с автомобильными шасси. Дизельный двигатель с турбонаддувом Cummins 6ISBe 285 мощностью 285 л.с. оборудован электронной системой управления и позволяет обеспечить высокие тягово-динамические свойства при движении, а во время работы достичь стабильных характеристик крановых операций. Силовой агрегат расположен за кабиной водителя, что обеспечивает доступ к двигателю и КПП без необходимости её опрокидывания. Ресурс двигателя составляет до 1 млн. км пробега.

КРАНОВАЯ УСТАНОВКА

Телескопическая стрела – 5-ти секционная длиной 37,8 м, самая длинная среди всех российских конкурентов. Имеет оригинальный многогранный профиль и изготовлена из высокопрочной стали, что обеспечивает ей высокую жесткость с одновременным снижением массы. Дополнительно автокран КС-54713 может быть оснащен удлинителем стрелы «гусек» длиной 8,0 м.

Опорный контур имеет трапецеидальную форму. Передние опоры являются не только выдвижными, но и поворотными, что позволяет варьировать его форму и получить три различных варианта опорного контура. Все это обеспечивает крану КС-54713 максимальную гибкость при установке как на открытых площадках, так и в стесненных условиях.

Привод механизмов от аксиально- поршневых насосов, приводимых в действие двигателем шасси. Гидропривод в сочетании с электрогидравлической пропорциональной системой управления с помощью гидравлических джойстиков обеспечивает легкость и простоту управления краном, плавность работы, широкий диапазон рабочих скоростей с высокой точностью их регулирования и совмещение нескольких крановых операций, что значительно повышает монтажные возможности крана.

Дополнительный противовес. Автокран КС-54713 предусматривает установку дополнительных противовесов, что обеспечивает повышение грузовых характеристик на больших вылетах.

КАБИНА КРАНОВЩИКА

Новая кабина крановщика повышенной обзорности за счет использования панорамного стекла и двух стеклоочистителей. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Повышенная комфортность кабины обеспечивается наличием сиденья крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником. Кроме того сиденье имеет продольную и вертикальную регулировки. Кабина снабжена эффективной системой вентиляции и отопления. Также кабина может быть оснащена механизмом изменения угла ее положения.

КАЧЕСТВО И НАДЕЖНОСТЬ

Опорно-ходовая рама крана, телескопическая стрела спроектированы при помощи CAD-систем и рассчитаны с использованием метода конечных элементов. Конструкции максимально облегчены и обладают оптимальными жесткостными характеристиками. Сварные соединения выполняются автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

БЕЗОПАСНОСТЬ

Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации ОНК-160 позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.

Технические характеристики

Шасси
Базовое шасси БАЗ-80311
Колесная формула 6 x 4
Двигатель Cummins 6ISBE 285
Мощность двигателя, кВт (л.с.) 210 (285)

Грузоподъемность, т 40
Грузовой момент, тм 112,0
Максимальный вылет стрелы, м 30,0
Максимальная высота подъема (с гуськом), м 37,8 (45,8)
Длина стрелы, м 10,3 — 37,8
Длина гуська, м 8,0
Скорость подъема (опускания) груза м/мин:
номинальная при кратности полиспаста К=10 5,82
Опорный контур, м
полный 7,418 х 6,69 х5,8 х 6,46
средний 5,448 х6,427 х 5,80 х 6,195
минимальный 5,448 х 6,427 х 2,26 х 6,195
Скорость посадки, м/мин 0,2
Частота вращения, мин-1 1,95
Скорость передвижения, км/ч 60

Длина, мм 12 140
Ширина, мм 2 523
Высота, мм 3 900
Полная масса с основной стрелой, т 30,0
Распределение нагрузок на дорогу, тс:
через шины передних колес 7,5
через шины задних колес/тележки 22,5
