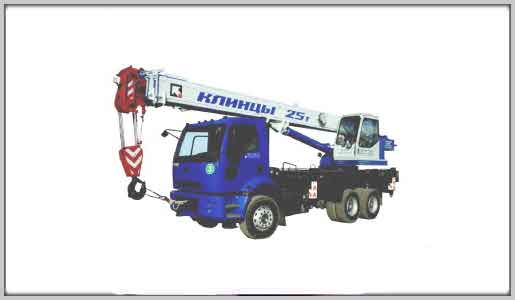

Автокран Клинцы КС-55713-10К-2

Автокран 25 тонн КС-55713-10К-2 на базе Ford Cargo

КС-55713-10К-2 стреловой грузоподъемностью 25 тонн монтируется на шасси автомобиля FORD CARGO.

Автокран Клинцы КС-55713-10К-2 предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневренностью и легкостью управлени, что позволяет использовать кран на объектах с различными типами подъемных путей, а малые габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.

Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку включения. Крановые механизмы имеют индивидуальный привод с независим управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плановое управление всеми механизмами с широким диапозоном регулирования скоростей рабочих операций.

Трехсекционная телескопическая стрела длиной 10,0-24,0 м во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом - обширную рабочую зону и большую высоту перемещения груза при работе. Все секции стрелы сделаны из двух гнутых цельнометаллических "корытообразных" профилей. Для их изготовления применяется высокопрочная сталь импортного производства. Все это в совокупности позволило существенно снизить общую массу удлиненной стрелы, повысив при этом ее прочностные показатели. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания, устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 метров с возможностью установки под углом 0 и 30 градусов по отношению к стреле позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

За счет большого размера опорного контура (4,9 х 5,8 !!!) автокран Клинцы КС-55713-10К-2 может производить работы с грузами в круговой зоне 360 градусов, что позволяет обеспечить 100% рабочую зону. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов.

Для удобства работы в стесненных условиях предусмотрен режим работы с установкой крана на опоры при втянутых балках выносных опор.

Основные несущие конструкции сварены из высокопрочной стали 10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики.
Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидования, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Автокран Клинцы КС-55713-10К-2 оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Технические характеристики

Максимальный грузовой момент, т.м 80,0
Грузоподъёмность максимальная, т / вылет, м 25,0 / 3,2
Длина стрелы, м 10,0 -24,0
Длина гуська, м 7,5
Угол установки гуська, градусы 0 / 30
Рабочая зона, градусов 360
Максимальная высота подъёма крюка, м
  - с основной стрелой 24,0 м 23,9
  - с основной стрелой 24,0 м и гуськом 7,5 м 31,3
Максимальная глубина опускания крюка стрелой 10,0 м на вылете 5,0 м, м 13,0
Скорость подъема-опускания груза, м/мин.
  - нормальная (с грузом массой до 25,0 т.) 5,2;
  - увеличенная (с грузом массой до 4,5 т.) 13,0
  - максимальная (кратность полиспаста 1) 40,0
Скорость посадки груза, м/мин. не более 0,2
Частота вращения поворотной части, об./мин. до 0,96
Скорость передвижения крана своим ходом, км/ч. до 80
Размер опорного контура вдоль х поперек оси шасси, м
  - при выдвинутых балках выносных опор 4,9 х 5,8
  - при втянутых балках опор 4,9 х 2,27
Масса крана в транспортном положении, т 22,45
Колесная формула базового автомобиля 6 х 4
Двигатель базового автомобиля: дизельный

Габариты крана в транспортном положении, м
(длина х ширина х высота) 30°.

12,0 х 2,5 х 3,9
Температура эксплуатации, град. С от -40 до +40
