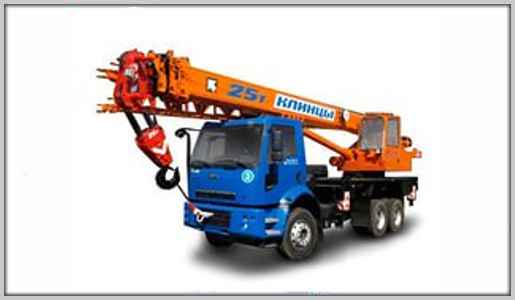

Автокран Клинцы КС-55713-10К-3

Автомобильный кран КС-55713-10К-3 г/п 25 тонн на базе Hyundai HD 260

Автокран Клинцы КС-55713-10К-3 монтируется на шасси автомобиля Ford Cargo. Редукторы механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям.

Кран стреловой автомобильный КС-55713-10К-3 грузоподъемностью 25 тонн монтируется на шасси автомобиля FORD CARGO. Предназначен для погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневренностью и легкостью управления, что позволяет использовать кран на обьектах с различными типами подъездных путей, а небольшие габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.

Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая  система  крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых  операций. Редукторы механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана КС-55713-10К-3. Для обогрева кабины используется автономный дизельный отопитель.

Четырехсекционная телескопическая стрела изготовлена из высокопрочной стали. Секции стрелы  сделаны из двух гнутых цельнометаллических профилей в соответствии с современными тенденциями мирового краностроения. В совокупности с принципиально новой системой телескопирования секций стрелы все это позволило существенно снизить общую массу стрелы, повысив при этом ее прочностные и грузовысотные показатели. Длина стрелы во втянутом положении составляет 9,5 м, что обеспечивает крану компактность и маневренность при переездах. В полностью вытянутом состоянии всех четырех секций длина стрелы составляет 28 м, за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе.  Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.

Дополнительное оснащение стрелы решетчатым гуськом длиной 9 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

За  счет большого размера опорного контура (4,9 х 5,8 !!!) автокран Клинцы КС-55713-10К-3 может производить работы с грузами в круговой зоне 360 градусов, что позволяет минимизировать количество перестановок при работе на объекте. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов.

Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу крана обеспечивает  комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой  индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Автокран КС-55713-10К-3 оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Технические характеристики

Максимальный грузовой момент, т.м 80,0
Грузоподъёмность максимальная, т / вылет, м 25,0 / 3,2
Длина стрелы, м 9,5 -28,0
Длина гуська, м 9
Рабочая зона, градусов 360
Максимальная высота подъёма крюка, м
- с основной стрелой 28,0 м 28,3
- с основной стрелой 28,0 м и гуськом 9 м 37,3
Максимальная глубина опускания крюка стрелой 9,5 м на вылете 5,0 м, м 25,0
Масса груза, при которой допускается выдвижение секций стрелы, т до 6,0
Скорость подъема-опускания груза, м/мин.
- нормальная (с грузом массой до 25,0 т.) 6,0
- увеличенная (с грузом массой до 6,0 т.) 12,0
- максимальная (кратность полиспаста 1) до 40,0
Скорость посадки груза, м/мин. не более 0,2
Частота вращения поворотной части, об./мин. до 1,4
Скорость передвижения крана своим ходом, км/ч. до 60
Размер опорного контура вдоль х поперек оси шасси, м
- при выдвинутых балках выносных опор 4,9 х 5,8
- при втянутых балках опор 4,9 х 2,27
Масса крана в транспортном положении, т 24,0
Колесная формула базового автомобиля 6 х 4
Двигатель базового автомобиля: дизельный
Габариты крана в транспортном положении, м (длина х ширина х высота)30°. 11,8 х 2,5 х 3,95
Температура эксплуатации, град. С от -40 до +40
