Автокран КС-7474

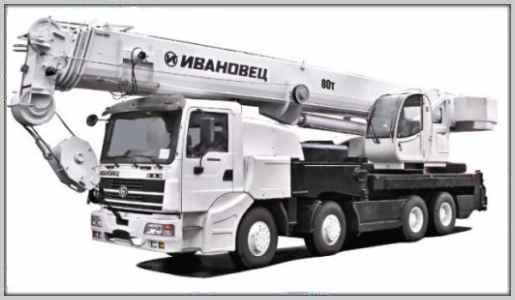

Автомобильный кран КС-7474 на базе шасси БАЗ-8033 (8х4)

Автокран КС-7474 Ивановец смонтирован на специальном крановом шасси БАЗ-8033 (8х4) с интегрированной опорно-ходовой рамой.

ШАССИ И ДВИГАТЕЛЬ

Шасси БАЗ-8033 (8х4) нового поколения Брянского автомобильного завода БАЗ-8033 обладает большим запасом прочности, повышенной проходимостью (средний и задний мосты оснащены межосевыми и межколесными блокируемыми дифференциалами) и отличной маневренностью. Применение в конструкции шасси специальной опорно-ходовой рамы позволило существенно снизить высоту центра масс крана, что улучшает его устойчивость на дороге по сравнению с автомобильными шасси. Дизельный двигатель с турбонаддувом Cummins 6ISBe 375 мощностью 370 л.с. оборудован электронной системой управления и позволяет обеспечить высокие тягово-динамические свойства при движении, а во время работы достичь стабильных характеристик крановых операций. Силовой агрегат расположен за кабиной водителя, что обеспечивает доступ к двигателю и КПП без необходимости её опрокидывания. Ресурс двигателя составляет до 1 млн. км пробега.

КРАНОВАЯ УСТАНОВКА

Телескопическая стрела – 5-ти секционная длиной 40,0 м. Имеет оригинальный многогранный профиль и изготовлена из высокопрочной стали, что обеспечивает ей высокую жесткость с одновременным может быть оснащен удлинителем стрелы «гусек» длиной 15,0 м. Опорный контур. Передние опоры являются не только выдвижными, но и поворотными, что позволяет варьировать его форму и получить три различных варианта опорного контура. Все это делает кран КС-7474 самым гибким при выборе конфигураций установки как в стесненных условиях, так и на открытых площадках. Привод механизмов крана от двух аксиально-поршневых насосов, приводимых в действие двигателем шасси. Гидропривод в сочетании с электрогидравлической пропорциональной системой управления с помощью электрических джойстиков обеспечивает легкость и простоту управления краном, плавность работы, широкий диапазон рабочих скоростей с высокой точностью их регулирования и совмещение нескольких крановых операций, что значительно повышает монтажные возможности крана. Дополнительный противовес. Автокран КС-7474 предусматривает установку дополнительных противовесов, что обеспечивает повышение грузовых характеристик на больших вылетах.

КАБИНА КРАНОВЩИКА

Новая кабина крановщика повышенной обзорности за счет использования панорамного стекла и двух стеклоочистителей. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Повышенная комфортность кабины обеспечивается наличием сиденья крановщика с механическим подрессориванием и спины и подголовником. Кроме того сиденье имеет продольную и вертикальную регулировки. Кабина снабжена эффективной системой вентиляции и отопления. Также кабина может быть оснащена механизмом изменения угла ее положения, что облегчает крановщику работу на больших высотах.

КАЧЕСТВО И НАДЕЖНОСТЬ

Опорно-ходовая рама крана, поворотная платформа, телескопическая стрела спроектированы при помощи CAD-систем и рассчитаны с использованием метода конечных элементов. Конструкции максимально облегчены и обладают оптимальными жесткостными характеристиками. Сварные соединения выполняются автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

БЕЗОПАСНОСТЬ

Ограничитель грузоподъемности, входящий в систему безопасности и управления СБУК-300(310) позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень загрузки крана в течение всего срока службы.

Технические характеристики

Шасси
Базовое шасси БАЗ-8033
Колесная формула 8 x 4
Двигатель Cummins 6ISBE 375
Мощность двигателя, кВт (л.с.) 276 (370)

Грузоподъемность, т 80
Грузовой момент, тм 240,0
Вылет стрелы, м 46,0
Высота подъема (с гуськом), м 40,8 (56,3)
Длина стрелы, м 11,4 — 40,0
Длина гуська, м 15,0
Скорость подъема (опускания) груза м/мин:
номинальная 5,4-46,32
Опорный контур, м
полный 8,14х7,55
минимальный (2,1 и 2,25)x7,59
Скорость посадки, м/мин 0,3
Частота вращения, мин-1 1,0
Скорость передвижения, км/ч 60

Длина, мм 13 260
Ширина, мм 2 500
Высота, мм 3 950
Полная масса с основной стрелой, т 43,408

через шины 1/2 осей 10,477/10,477
через шины 3/4 осей 11,227/11,227
